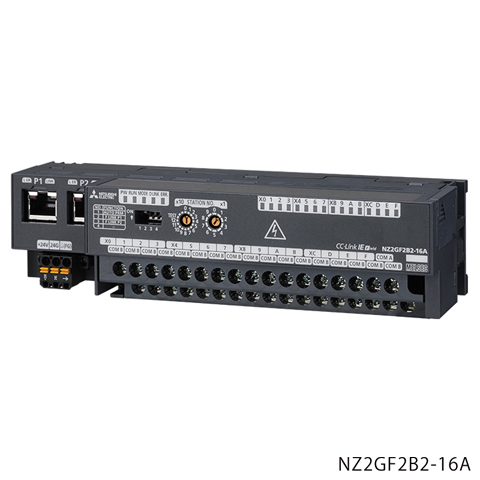

NZ2GF2B2-16A 三菱CC-LINK远程输入模块
NZ2GF2B2-16A用户手册，NZ2GF2B2-16A规格，NZ2GF2B2-16A外部连接
NZ2GF2B2-16A参数说明：AC输入16点,AC100~120V,额定输入电流8.2mA (AC100V, 60Hz)/6.8mA (AC100V, 50Hz)；响应时间20ms；16点1公共端；2线式；端子台连接。
三菱CC-LINK远程输入模块NZ2GF2B2-16A产品性能说明 ：
[站类型] 远程设备站
[输入点数] 16点
[额定输入电压、频率] AC100~120V(+10%/-15%)、50/60Hz(±3Hz)
[额定输入电流] 8.2mA(AC100V、60Hz)、6.8mA(AC100V、50Hz)
[浪涌电流] 最大200mA 1ms及以内
[输入电压失真率] 5%及以内
[最大同时输入点数] 参阅降额曲线图
[ON电压/ON电流] AC80V及以上/5mA及以上(50Hz、60Hz)
[OFF电压/OFF电流]AC30V及以下/1.7mA及以下(50Hz、60Hz)
[输入阻抗] 约15k?(60Hz)、约18k?(50Hz)
[输入响应时间] 20ms及以下(AC100V 60Hz)
[绝缘耐压]
. 所有AC外部端子与接地之间AC1400Vrms 1分钟
. 所有DC外部端子与接地之间AC510Vrms 1分钟
[绝缘电阻] 所有AC外部端子和接地之间、所有DC外部端子和接地之间：10M?及以上(使用DC500V绝缘电阻计)
[噪声抗扰度] 根据AC类型的噪声电压1500Vp-p、噪声宽度1μs、DC类型的噪声电压500Vp-p、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器而定
[保护等級] IP1X
[公共端方式] 16点1公共端(螺栓端子排型2线式)
[外部连接方式]
. 通信部：RJ45连接器
. 模块电源部：模块电源·FG用端子排(2片式弹簧夹端子排)
. 输入输出部：34点2片式端子排，端子螺栓(M3*5.2螺栓)拧紧扭矩范围：0.43~0.57N.m
[适用DIN导轨] TH35-7.5Fe、TH35-7.5Al(根据IEC 60715)
[循环传送]
. RX/RY使用点数：16点*(1+扩展模块个数)
. RWr/RWw使用点：20点
[通信电缆] 满足1000BASE-T标准的以太网电缆：类别5e及以上，(带双重屏蔽·STP)直出型电缆
[模块电源]
. 电压：DC24V(波动率不超过5%)(允许电压范围DC20.4V~28.8V)
. 电流：130mA及以下(DC24V，全部点ON时)
[重量] 0.4kg
NZ2GF2B2-16A用户手册，NZ2GF2B2-16A规格，NZ2GF2B2-16A外部连接
公司主营三菱PLC、三菱伺服、三菱变频器、三菱触摸屏，三菱CC-LINK远程IO模块大量现货，价格优惠，提供技术支持，欢迎咨询！
