FX5-EIP 三菱PLC智能功能模块
FX5-EIP用户手册，FX5-EIP价格,FX5-EIP外部连接;FX5-ENET/IP停产，后续用FX5-EIP替换。
FX5-EIP参数说明：EtherNet/IP™网络的扫描器； EtherNet/IP通信功能：Class1实例通信、Class1标签通信、Class3信息通信、Class3标签通信、UCMM信息通信、UCMM标签通信.

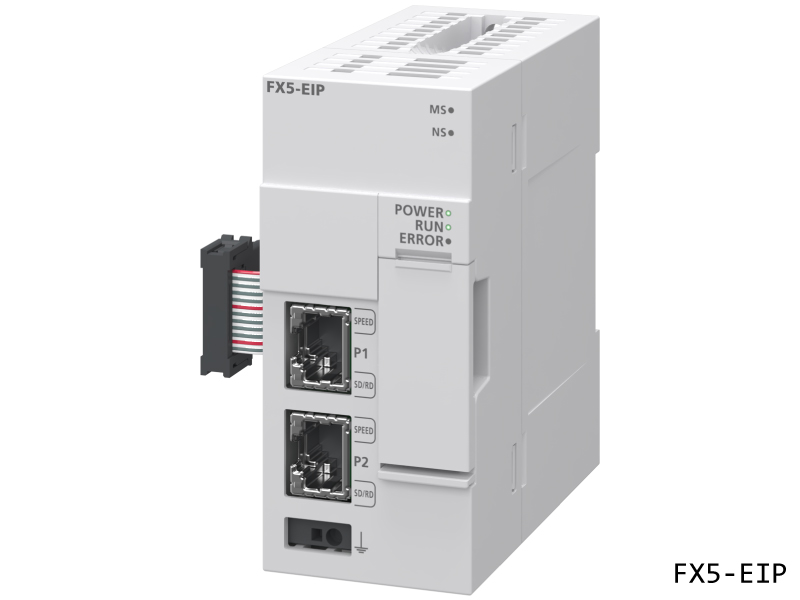

FX5-EIP图片
三菱PLC智能功能模块FX5-EIP产品规格说明
[对应控制器] MX-F控制器
[对应CPU单元] FX5UJ、FX5U、FX5UC
[对应的软件] GX Works3，Ver. 1.120A以后
[EtherNet/IP通信]
. Class1通信
通信形式：实例通信、标签通信
连接数：64连接，128连接
通信数据容量：64连接时 1444字节(每1连接)，128连接时600字节(每1连接)。
连接类型：点对点、多播
RPI(通信周期)：2~60000ms
PPS(通信处理性能)：7000pps(10字节时候)、5000pps(600字节时候)、2000pps(1444字节时候)
. Class3通信
通信形式：实例通信、标签通信
连接数：服务器32连接(并发运行数)；客户端64连接、128连接
通信数据容量：
**64连接:实例通信1444字节(每1连接);标签通信496字节(每1连接)
**128连接:实例通信600字节(每1连接);标签通信496字节(每1连接)
连接类型：点对点
. UCMM通信
通信形式：实例通信、标签通信
连接数(同时执行数)：服务器/客户端各32连接
通信数据容量：实例通信504字节;标签通信496字节。
连接类型：点对点
. 传送规格
数据传送速度：100Mbps
通信模式：全双工
传送方法：基带
接口：RJ45接口
IP版本：对支持IPv4
最大段码长(集线器与节点之间的长度)：100m
级联连接段数(100BASE-TX)：最多2段
. 传送路径形式：星型、线型
. 集线器(不支持IEEE802.3x的流量控制)：可以使用带有100BASE-TX或10BASE-T端口*2 的集线器
. 使用电缆(100BASE-TX) *3： 支持以太网规格的电缆 5类以上(STP电缆)
[通用以太网通信]
. 传送规格
数据传送速度：100Mbps
通信模式：全双工/半双工
传送方法：基带
接口：RJ45接口
IP版本：对支持IPv4
最大段码长(集线器与节点之间的长度)：100m
级联连接段数：最多2段 (100BASE-TX)
[通用以太网通信]
. 传送规格
数据传送速度：100/10Mbps
通信模式：全双工/半双工
传送方法：基带
接口：RJ45接口
最大网段长：100m(集线器与节点之间的长度)
级联连接段数:100BASE-TX最多2段，10BASE-T最多4段
. 支持协议：MELSOFT连接、SLMP服务器 （3E/1E帧）、Socket通信、简单CPU通信、BACnet/IP
. 连接数：总计32个连接
. 集线器：可以使用带有100BASE-TX或10BASE-T端口的集线器。
. 使用电缆：100BASE-TX 5类以上 STP电缆；10BASE-T 3类以上STP/UTP电缆
[可连接台数] 1台
[端口数] 2个(由于IP地址是2个端口共享的，所以无法仅设定1个端口)
[耐压] AC500V 1分钟
[绝缘电阻] 经DC500V绝缘电阻计测量后10M以上
[内部供电]
. 电源电压:DC24V
. 消耗电流:110mA
[输入输出占用点数] 8点
[重量] 0.2kg
FX5-EIP,FX5-EIP价格,FX5-EIP用户手册
公司主营三菱PLC、三菱触摸屏、三菱伺服系统，FX5U系列品种齐全，FX5-ENET、FX5-EIP价格优惠，提供技术支持，欢迎来电咨询！
